Očesni vijak DSR

Šifra: 463102

Blagovna znamka: P TEAM

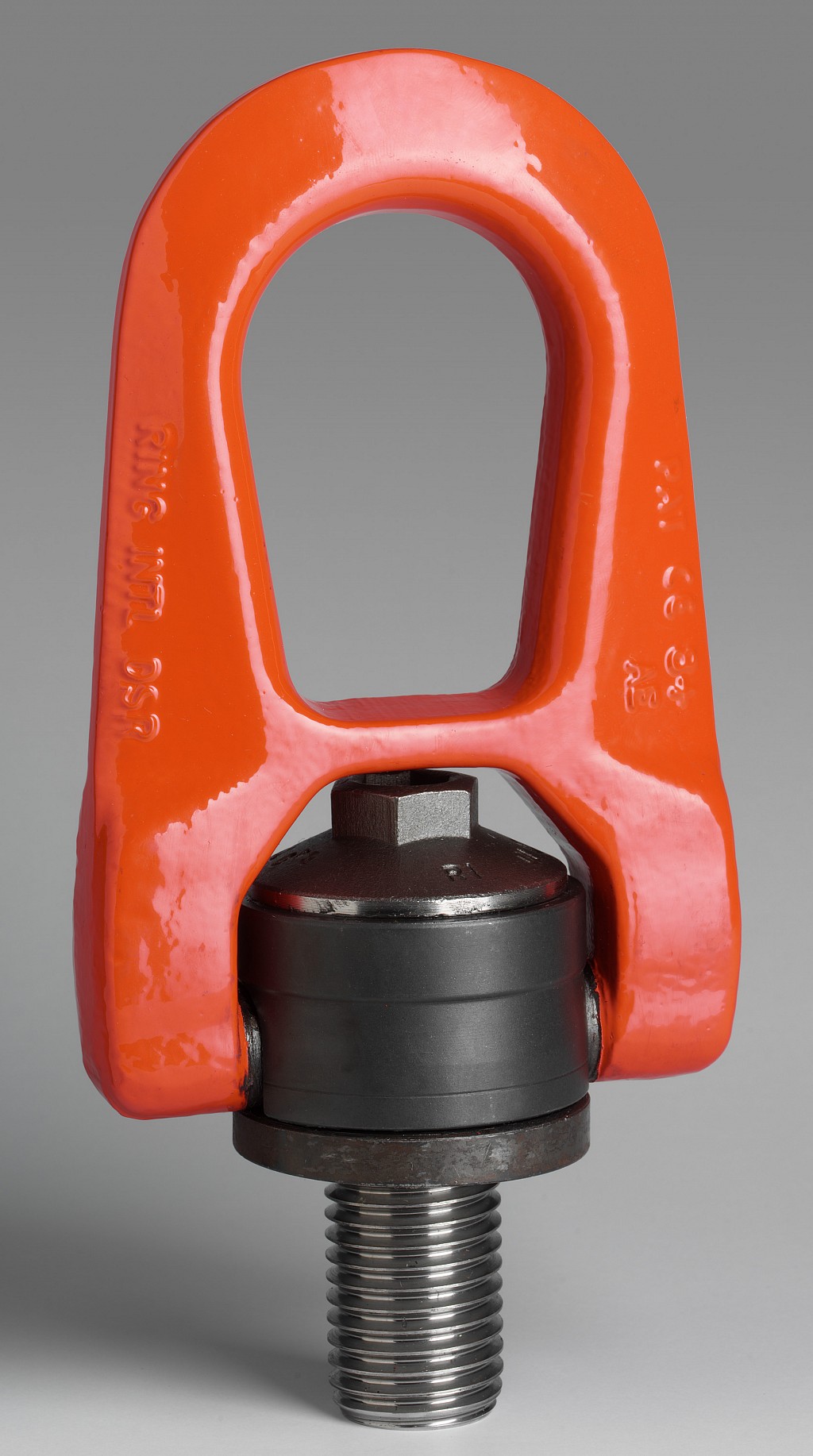

Vrtljiv očesni vijak DSR z obesnim obročem je zasnovan za varno dvigovanje tovora pod različnimi koti. Streme se obrača za 180°, vijak pa se rotira za 360°, kar omogoča dvigovanje iz katerekoli smeri in ob dvigu zagotavlja popolno poravnavo z dvižno verigo. Poravnava zagotovi, da je med dvigom zagotovljen pravilen položaj očesnih vijakov. Zaradi fleksibilnosti je očesni vijak DSR idealen za varno in učinkovito dvigovanje in manevriranje bremen v različnih smereh.

Preberite več

Navoj:

Nosilnost:

Ponastavi možnosti

Na zalogi

Cena:

od 150,57 €

Dodaj v košarico

Imate vprašanje o tem produktu?

Podrobneje
Specifikacije

Streme vrtljivega očesnega vijaka DSR se lahko obrača za 180°, medtem ko se vijak rotira za 360°. To omogoča dviganje tovora iz katerekoli smeri. Ta fleksibilnost zagotavlja, da se vrtljivi obroč vedno popolnoma poravna z dvižno verigo. Očesni vijak DSR je primeren za dviganje pod kotom od 0° do 90° in se lahko uporablja v temperaturnem območju od -20°C do +200°C. Izdelan je v skladu z Direktivo o strojih 2006/42/EC in nosi oznako CE. Ustreza standardu EN 1677-1 in ima varnostni faktor 4:1, kar zagotavlja varnost in zanesljivost pri uporabi. Ta produkt DSR je v obliki vijaka, v naši ponudbi pa je na voljo tudi v obliki matice. Obe izvedbi, DSR vijak in DSR matica, sta na voljo tudi v nerjavečem jeklu, kar zagotavlja večjo odpornost na korozijo.

Garancija: 1 leto
Opozorilo: Očesni vijak ni namenjen vrtenju pod obremenitvijo!
Opozorilo: Uporaba očesnih vijakov pod kotom zmanjša njihovo nosilnost, ki je v tem primeru nižja od deklarirane nosilnosti. Za natančne vrednosti nosilnosti pri dvigovanju pod različnimi koti in načini uporabe preverite tabelo v razdelku specifikacije zgoraj.

Slike produktov so simbolične.

V tabeli so prikazani očesni vijaki tipa DSR, njihove dimenzije in druge tehnične lastnosti.

Navoj	Nosilnost (t)	Dolžina vijaka L1 (mm)	Moment pritrditve (Nm)	S1 (mm)	S2 (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	Teža (kg)	Oznaka
M 5	0,07	15	3	8	16	33	30	30	38	27	14	53	9,5	0,3	463101
M 6	0,15	15	4	8	16	33	30	30	38	27	14	53	9,5	0,3	463102
M 8	0,4	15	6	8	16	33	30	30	38	27	14	53	9,5	0,3	463103
M 10	0,7	18	10	8	16	33	30	30	38	27	14	53	9,5	0,3	463104
M 12	1,05	21	15	8	16	33	30	30	38	27	14	53	9,5	0,3	463105
M 14	1,4	23	30	8	20	45	40	45	53	38	17	76	13	0,9	463106
M 16	2	27	50	8	20	45	40	45	53	38	17	76	13	0,9	463107
M 18	2,3	27	70	8	20	45	40	45	53	38	17	76	13	0,9	463108
M 20	2,5	30	100	8	20	45	40	45	53	38	17	76	13	0,9	463109
M 20	2,9	25	100	14	24	62	55	60	83	55	25	115	19	2,6	463110
M 22	3,5	33	120	14	24	62	55	60	83	55	25	115	19	2,6	463111
M 24	4,4	36	160	14	24	62	55	60	83	55	25	115	19	2,6	463112
M 27	5,7	40	200	14	24	62	55	60	83	55	25	115	19	2,7	463113
M 30	6	45	250	14	24	62	55	60	83	55	25	115	19	2,7	463114
M 30	6,7	45	250	14	30	80	77	78	98	71	26	141	28	5,4	463115
M 36	8	54	320	14	30	80	77	78	98	71	26	141	28	5,4	463116
M 42	8,5	63	400	14	30	80	77	78	98	71	26	141	28	5,5	463117

Piktogrami
Število vijakov		1	2	1	2	2		3 - 4
Dvižni kot		0°	0°	90°	90°	0° - 45°	45° - 60°	0° - 45°	45° - 60°
	Moment navoja (Nm)	Nosilnost (t)
DSR M 5	3	0,3	0,6	0,1	0,2	0,14	0,1	0,21	0,1
DSR M 6	4	0,4	0,8	0,2	0,4	0,28	0,2	0,42	0,2
DSR M 8	6	1	2	0,5	1	0,7	0,5	1,05	0,5
DSR M 10	10	1,5	3	0,9	1,8	1,26	0,9	1,89	0,9
DSR M 12	15	1,5	3	1,3	2,6	1,82	1,3	2,73	1,3
DSR M 14	30	2,6	5,2	1,8	3,6	2,52	1,8	3,78	1,8
DSR M 16	50	2,8	5,6	2,3	4,6	3,22	2,3	4,83	2,3
DSR M 18	70	2,5	5	2,3	4,6	3,22	2,3	4,83	2,3
DSR M 20 2t	100	2,8	5,6	2,5	5	3,5	2,5	5,25	2,5
DSR M 20 3t	100	3,2	6,4	3,2	6,4	4,48	3,2	6,72	3,2
DSR M 22	120	6	12	4,5	9	6,3	4,5	9,45	4,5
DSR M 24	160	6,5	13	5,5	11	7,7	5,5	11,55	5,5
DSR M 27	200	6,5	13	6	12	8,4	6	12,6	6
DSR M 30 6t	250	6,5	13	6,3	12,6	8,82	6,3	13,23	6,3
DSR M 30 8t	250	9	18	8	16	11,2	8	16,8	8
DSR M 36	320	10	20	8,5	17	11,9	8,5	17,85	8,5
DSR M 42	400	10	20	9	18	12,6	9	18,9	9
